14. 하드웨어 기술 언어와 Verilog HDL(Hardware Description Language: HDL)

하드웨어 기술 언어란 전자 회로를 정밀하게 기술하는 데 사용하는 컴퓨터 언어이다. 이는 회로를 설계하는 다른 방법인 Schematic Capture와 차이점이 있는데 아래와 같다.

• Schematic Capture
  • 여러 데이터 플로우를 다루는데 유용함
  • 회로의 전체적 오버뷰 제공
  • 하드웨어와 직접적으로 연관이 있음
  • 프로그래밍 능력 필요 없음
  • 작은 사진에 많은 정보를 담을 수 있음
  • 아날로그/디지털 컴포넌트를 모두 다루기 편함
  • 알고리즘엔 좋지 않음
  • 데이터페스를 다루는게 불편함
  • 유지보수에 인터페이스가 좋지 않음
  • 재사용성 낮음
• HDL
  • 유연하고 수정하기 좋음
  • 알고리즘을 다룰 수 있음
  • 데이터페스를 다루는데 좋음
  • 전자회로를 다루기 편함 (텍스트 파일을 수정하기만 하면 됨)
  • 전체 그림을 보기 어려울 수 있음
  • 프로그래밍 능력 필요함
  • 하드웨어와 거리가 조금 있음

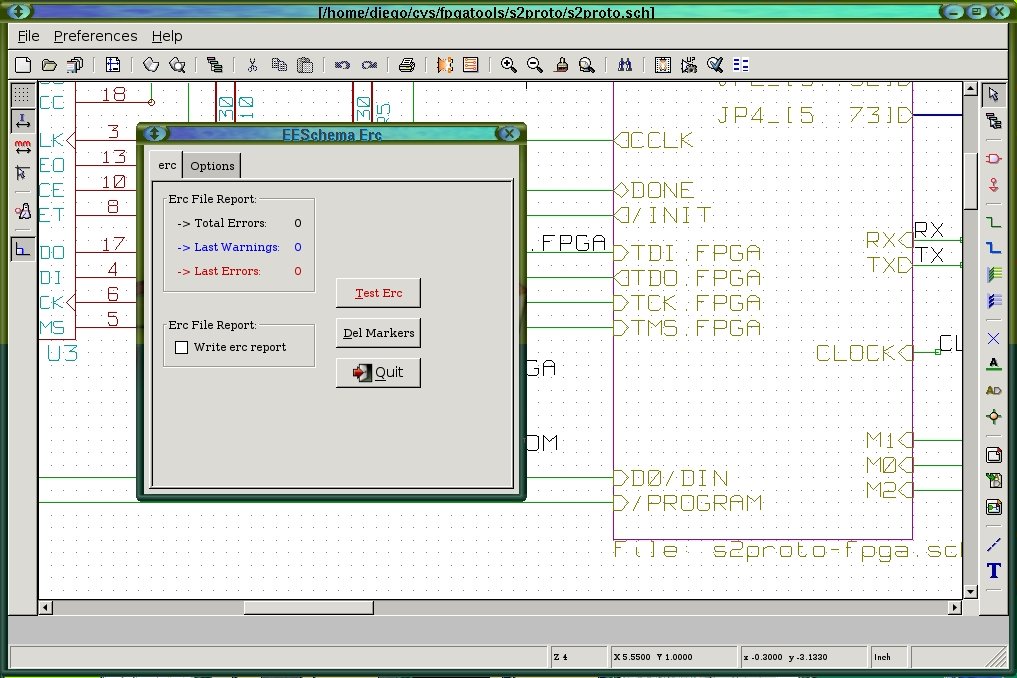

Schematic Capture 예시(출처: 위키백과)

Verilog HDL

Verilog(베릴로그)는 HDL 언어로, 아래와 같은 특징이 있다.

• C 언어랑 비슷함
• 아래의 추상화레벨을 가짐
  • Behavioral Level: 블록도와 입출력 신호 연결도 그래픽, 진리표 등 입력. 한국어로 설계 입력이라 함.
  • Register-Transfer Level(RTL): 동작적 표현, 클럭 타이밍, 가산기, 디코더, ALU, 레지스터 등
  • Gate Level: 논리, 원시 게이트, 연결도 등
• VHDL에 비해 배우기 쉽고 가벼움

모듈 구조

Velilog 디자인은 여러 상호접속된 모듈로 구성된다. 각 모듈은 여러 게이트와 다른 모듈로 구성된다. 아래는 2to1 mux 모듈을 나타낸 코드이다.

module mux2to1 (out, outbar, a, b, sel); // 모듈의 이름과 모듈이 가진 포트를 선언

	// 각 포트가 input인지 output인지를 정의
	output out, outbar;
    input a, b, sel;

    // 모듈의 작동을 정의함. 각 구문은 동시에(parallel) 실행. 순서는 상관 없음
    assign out = sel ? a : b;
    assign outbar = ~out;

endmodule

Assign

Assign문은 (출력) = (처리)로 구성되는데, 처리의 경우는 진행형^continuous으로 evaluate되어 입력에 대해 계속 변화한다.
출력은 스칼라나 넷(net), 벡터 넷 등으로 구성된다.

모든 assign은 평행성을 갖는다.

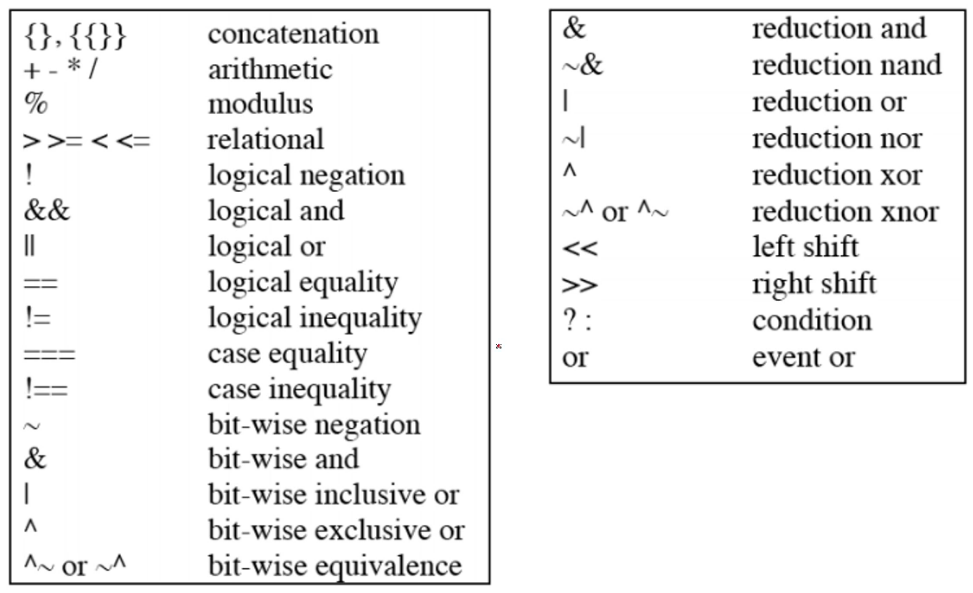

Verilog의 연산자들

Gate Level

module mux_gate (out, outbar, a, b, sel);

	output out, outbar;
    input a, b, sel;
    wire out1, out2, selbar;

    not i1 (selbar, sel);
    and a1 (out1, a, sel);
    and a2 (out2, b, selbar);
    or o1 (out, out1, out2);
    not i2 (outbar, out);

endmodule

Verilog에 내장된 게이트를 이용할 수 있다.
(and, nand, or, nor, xor, xnor, not, buf)
각 게이트에는 임의의 갯수의 입력을 넣을 수 있다.

절차형 할당문

always 혹은 initial 키워드를 이용하여 절차형 할당^{procedural assignment}을 할 수 있다. 이를 활용하여 if, for, while, case등 C같은 프로그래밍을 할 수 있다.

module mux_2to1 (out, outbar, a, b, sel);

	output out, outbar;
    input a, b, sel;

    reg out, outbar;

    //always 블록은 sensitivity list 안의 값이 바뀌었을 때 한 번만 실행
    always @ (a or b or sel)
    begin	// always 블록 안의 코드는 순서대로 실행됨
    	if (sel) out = a;
        else out = b;

        outbar = ~out;
    end
endmodule

Register

일반적인 디지털 시스템의 레지스터는 값을 업데이트하기 위해 cloack이 필요하지만, verilog의 reg 키워드는 좀 다르다.

reg 키워드는 값을 저장하는 변수를 선언하기 위해서만 쓰인다.

reg 키워드로 선언된 변수의 값은 시뮬레이션 중 어느 때나 수정될 수 있고, 회로의 net으로 사용될 수 있다.

진행형 할당과 절차형 할당의 공존

always 키워드를 이용한 절차형 할당과 진행형 할당은 한 모듈안에서 공존할 수 있다.

case문 - if-else의 대안

always @ (a or b or sel)
begin
	case (sel)
    	1'b0: out = b;
        1'b1: out = a;
    endcase
end

case문의 구조는 <size>'<base><number>로 구성되는데, 예를 들어 2'b10은 2bit binary이며, value가 2일 경우이다.

2'b10	2bit, binary, v=2
'b10	unsized binary, v=2
31	unsized decimal, v=31
8'hAf	8-bit hex, v=175
-16'd47	16-bit negative decimal, v=-47

버스

Verilog는 여러 비트의 시그널을 처리하기 위한 버스 기능이 강력하다.

중괄호 ({})를 활용하여 신호를 합칠 수 있다.

assign {b[7:0], b[15:8]} = {a[15:8], a[7:0]};

위 코드는 바이트를 swap하는 기능을 한다.

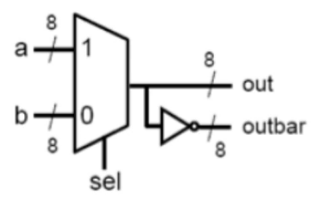

아래와 같은 8비트 2to1 mux를 다음 코드로 나타낼 수 있다.



module mux_2to1 (a, b, out, outbar, sel);

	input[7:0] a, b;
    input sel;
    output[7:0] out, outbar;
    reg[7:0] out;

    always @ (a or b or sel)
    begin
    	if (sel) out = a;
        else out = b;
    end
    assign outbar = ~out;
endmodule
