19. Read-Only Memories: ROM

ROM은 상호연결된 세미 콘덕터로 구성되며 이진 정보를 저장한다.
한 번 이진 데이터가 ROM에 저장되면, 언제든지 읽어들일 수 있지만 수정은 불가능하다.

ROM은 K 개의 주소 입력과 N개의 데이터 출력 라인을 갖는다. 즉, ROM에는 $2^k$개의 n비트 데이터를 저장하는 데이터 라인을 가질 수 있다. ($(2^k \times n)$ 크기의 행렬)

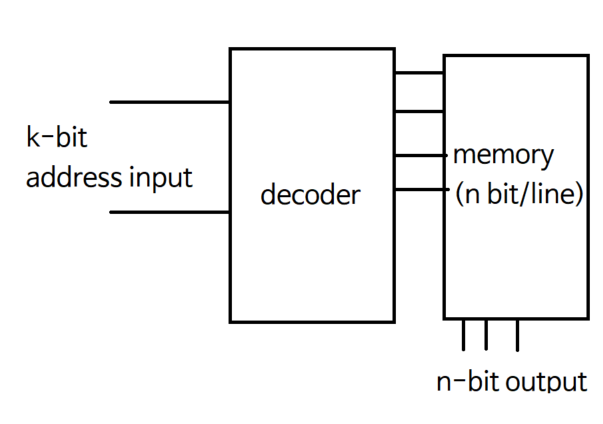

ROM의 기본 구조

k개의 입력 신호(주소)가 들어오면, 먼저 Address Decoder를 거쳐 $2^k$개의 데이터 라인 중 하나로 신호가 전달되고, 적절한 memory 상의 데이터 라인이 출력된다.

ROM의 출력 신호를 입력에 대한 논리 연산 형태로 나타낼 수 있다.
