6.SOP, POS 단순화와 카르노 맵 (Karnaugh Map)

Canonical Form

지난 강의에서 배웠듯, 불 연산을 SOP나 POS로 나타내는 것을 Canonical Form이라 한다.

• Sum of product form(SOP)
  • 변수들을 곱하고(AND) 이 것들을 모두 더한다(OR).
  • $ \text{eg:} f = AB + CDE $
• Product of sum(POS)
  • 변수들을 더하고(OR) 이들을 곱한다(AND).
  • $ \text{eg:} f = (A+B)(C+D+E) $
• 드 모르간 법칙을 이용하면 두 표현을 서로 바꿀 수 있다.

Canonical Form은 효율적이지 않지만 때때로 분석과 디자인에 용이할 때가 있다. Canonical Form의 장점은 모든 변수들이 어떻게 변화하는지 알 수 있다는 것이다. 각 변수는 생략될 때가 많지만 아래와 같이 복원할 수 있다.

$\begin{align*} f(A,B,C) &= AB + BC\\ &= AB(C+\overline{C}) + (A+\overline{A})BC\\ &= ABC + AB\overline{C} + ABC + \overline{A}BC\\ &= ABC + AB\overline{C} + \overline{A}BC \end{align*}$

SOP와 POS는 진리표에서 함수값이 각각 TRUE/FALSE를 갖는 행들의 합으로 표기할 수도 있다.

$f = \Sigma(3,6,7)$

진리표로 회로 설계하기

변수 3개를 갖는 아래 진리표를 이용해 논리 회로를 설계해보자.

$A$	$B$	$C$	$x$	SOP Expression
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1	$\overline{A}BC$
1	0	0	0
1	0	1	1	$A\overline{B}C$
1	1	0	1	$AB\overline{C}$
1	1	1	1	$ABC$

1. 진리표의 출력이 1인 행마다 각 변수를 AND 한 minterm을 적어준다.
2. 출력을 SOP 형식으로 적어준다.
   $$x = \overline{A}BC + A\overline{B}C + AB\overline{C} + ABC$$
3. 식을 단순화 해준다.
   $$\begin{align*}x &= \overline{A}BC + A\overline{B}C + AB\overline{C} + ABC\\ &= \overline{A}BC + ABC + A\overline{B}C + ABC + AB\overline{C} + ABC\\ &= BC(\overline{A} + A) + AC(\overline{B} + B) + AB(\overline{C} + C)\\ &= BC + AC + AB\end{align*}$$


카르노 맵^{Karnaugh Map}

지금까지는 복잡한 회로를 단순화하기 위해 불 대수의 법칙들을 활용했다. (교환 법칙, 드 모르간 법칙 등의 응용) 논리 회로 단순화를 위한 또 다른 방법으로 카르노 맵, K-맵이 있다.

카르노 맵은 진리표를 기반으로 그린다.

row	$x$	$y$	식
0	0	0	$\overline{x}\overline{y}$
1	0	1	$\overline{x}y$
2	1	0	$\overline{y}$
3	1	1	$xy$

	$\overline{y}$	$y$
$\overline{x}$	00 0	01 1
$x$	10 2	11 3

카르노 맵의 각 셀들은 가능한 모든 조합의 경우를 표기한다.

3개의 변수를 갖는 카르노 맵

	$\overline{y}\overline{z}$	$\overline{y}z$	$yz$	$y\overline{z}$
$\overline{x}$	000 0	001 1	011 3	010 2
$x$	100 4	101 5	111 7	110 6

이 때, 수평/수직으로 이동할 때 오직 하나의 변수만이 변화한다.

카르노 맵의 단순화

과정

1. K-맵을 만들고 진리표에 따라 1과 0을 넣는다.
2. 다른 1들과 이웃하지 않는 격리된 1들을 묶는다. (single loops)
3. 하나의 1과 이웃하는 1들을 찾아 묶는다. (double loops)
   이때, 양 끝의 셀들은 서로 이웃해 있다. (아래 예시의 주황색 묶음 참고)
4. $2^n$개의 1들이 이웃해 있는 그룹을 찾아 묶는다.
   아래 예시의 초록색 묶음 참고
5. 이제 겹치는 그룹들을 없에되, 최소한의 항을 남기는 것을 목표로 한다.
6. 아직 그룹에 속해있지 않은 1이 있으면 single loop로 묶는다.
   아래 파란색 묶음 참고
7. 그룹들을 최소한으로 남겼으면 적절히 OR나 AND로 묶는다.

예시

	$\overline{y}\overline{z}$	$\overline{y}z$	$yz$	$y\overline{z}$
$\overline{w}\overline{x}$	0000	0001	0011	0010 $1$
$\overline{w}x$	0100	0101 $1$	0111 $1$	0110
$wx$	1100	1101 $1$	1111 $1$	1101
$w\overline{x}$	1000 $1$	1001	1011	1010 $1$

위 K-맵을 단순한 SOP로 나타내면 아래와 같다.

$f = w'xy'z + w'xyz + wxy'z + wxyz + w'x'yz' + wx'y'z' + wx'yz'$

이를 묶어진 그룹을 통해 간소화하면 아래와 같다.

$f = wx'y'z' + xz + yz'$

무관항 처리

때때로 일부 조합이 절대 일어나지 않거나, 무슨 결과를 갖더라도 무관한 경우가 있다. 이런 항을 무관항 또는 "don't care"라 부르고 X로 표시한다.

X는 K-맵에서 필요에 따라 1로 쓸 수도 있으나, 꼭 그룹에 들어가지 않아도 된다.

	$\overline{A}$\overline{B}$	$\overline{A}B$	$AB$	$A\overline{B}$
$\overline{C}$	X (얘는 버리고)	0	1	X (얘는 취한다.)
$C$	0	0	1	1



POS의 K-맵

Sum of product가 아닌 Product of sum 형식으로 K-맵을 응용할 때는 그룹을 0끼리 지어준다는 것만 신경쓰면 된다.

5 변수 카르노 맵

5개의 변수를 갖는 카르노 맵은 4변수 카르노 맵 위에 하나의 카르노 맵을 더 쌓는 것으로 이해할 수 있다.

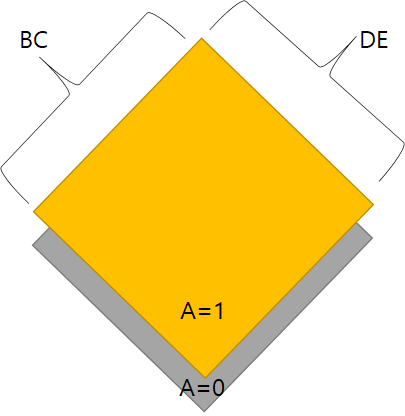

BCDE를 갖는 4변수 카르노 맵 두개를 겹쳐놓은 이미지

5 변수 카르노 맵의 그룹

5 변수 카르노 맵에서는 상하좌우에 인접한 1 뿐만 아니라 겹쳐진 카르노 맵과의 인접도 고려해야 한다.

5 변수 카르노맵의 인접
